Универсальные машины для испытания пружин серии И11М

Артикул:
И11М
Производитель:
ТОЧПРИБОР-КБ
Цена по запросу

Уважаемые клиенты! Оповещаем, что минимальная сумма заказа в нашем магазине 12 000.00 ₽
Купить Универсальные машины для испытания пружин серии И11М , а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефонам: +7 (495) 798-29-98 или +7 (903) 798-29-98 или непосредственно через сайт – с помощью формы обратной связи.

Цена по запросу.


Описание продукта

НаименованиеИ11М для испытания пружин
ПроизводительООО «ТОЧПРИБОР-КБ»
Типы испытанийРастяжение, сжатие, цикл

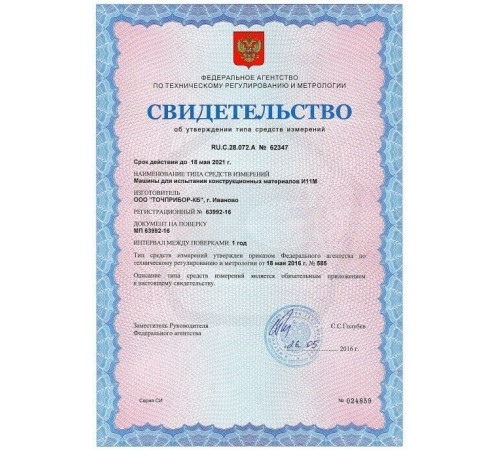

Серия машин для испытания пружин И11М (Свидетельство об утверждении типа СИ в Госреестре СИ RU.C.28.072.A № 62347, регистрационный номер 63992-16) – настольные или напольные, двузонные, с компьютерной системой управления и измерения машины, предназначенные для статических и циклических испытаний винтовых цилиндрических, а также тарельчатых пружин на растяжение и сжатие в соответствии с ГОСТ 16118-70 и другими стандартами.

Машины для испытания пружин серии И11М производятся взамен устаревшей механической серии МИП и имеют компьютерную систему управления и измерения, комплект специальной оснастки (зацепы, компрессионные плиты), внесены в Госреестр СИ и поставляются с первичной поверкой.

Общий диапазон измерения нагрузки машин серии И11М равен 1:50000, класс точности 0,5 или 1. Машины имеют универсальные (растяжение, сжатие) рабочие зоны, оснащённые силоизмерительными датчиками с различным номинальными значениями:

  • 100 кН (10 тс)
  • 50 кН (5 тс)
  • 25 кН (2,5 тс)
  • 10 кН (1 тс)
  • 5 кН (500 кгс)
  • 2,5 кН (250 кгс)
  • 1 кН (100 кгс)
  • 0,5 кН (50 кгс)
  • 0,25 кН (25 кгс)
  • 0,1 кН (10 кгс)
  • 0,05 кН (5 кгс)
  • 0,01 кН (1 кгс)
Например, диапазон измерения нагрузки двузонной машины для испытания пружин с двумя силоизмерительными датчиками 0,1 и 5 кН равен 1:2500 (от 0,002 до 5 кН).

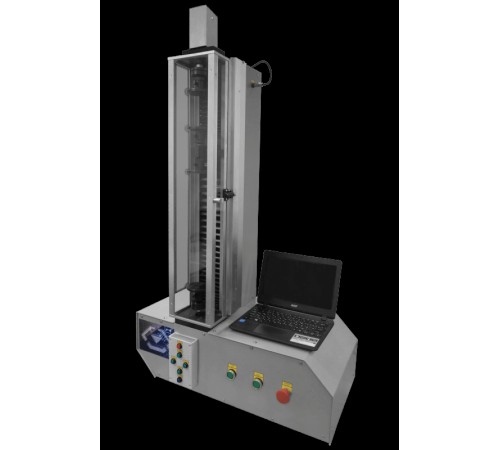

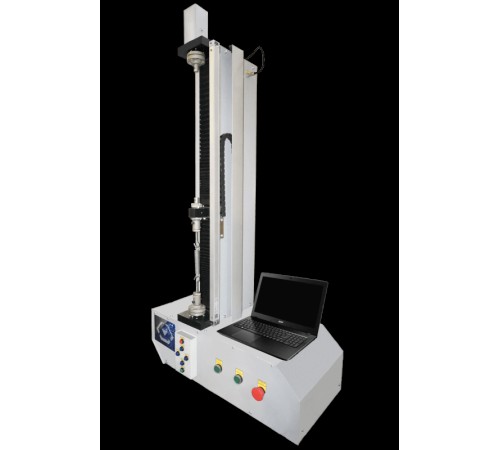

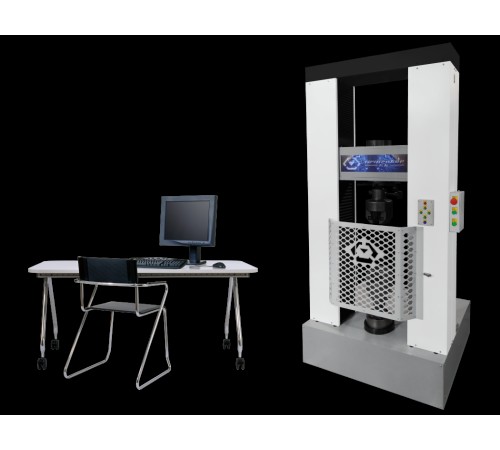

Конструктивно машины состоят из основания, в котором расположены системы электромеханического цифрового привода, микропроцессорного управления и измерения. Силовая рама выполнена (в зависимости от модификации) по одностоечной или двухстоечной, трёхтраверсной редукторной схеме с применением винтовой передачи (ШВП) в качестве преобразователя движения.

Применение указанной схемы построения кинематической системы обеспечивает хорошую жёсткость машины и низкий уровень шума.

Привод машины приводится в движение серводвигателем с принудительным охлаждением и энкодерной обратной связью по скорости, управляемым цифровым частотным преобразователем.

Рабочая зона машины защищена экраном. В качестве защиты подвижных элементов кинематической системы машины от пыли применена гофрозащита, расположенная по всей длине винтовой передачи. Степень защиты IP20.

Микропроцессорный контроллер управления и измерений осуществляет синхронный приём и обработку информации (с частотой от 10 до 100 Гц[3]) от датчиков – силоизмерительных, перемещения, деформации, положения подвижной траверсы, а также вырабатывает сигналы для управления процессом испытаний.

Комплект поставки

В состав машины входят:

  • Двузонная испытательная установка
  • Микропроцессорный блок измерения и управления от ПК
  • Персональный компьютер (ноутбук)
  • Цифровой интеллектуальный ручной пульт оператора
  • Цифровой частотный сервопривод
  • Специальное программное обеспечение управления и измерения, разработанное по техническому заданию Заказчика
  • Силоизмерительный датчик (или весовая платформа при Ø пружины более 100 мм)
  • Датчик измерения перемещения подвижной траверсы (Δ = 0,001 мм)
  • Датчик измерения деформации пружины (Δ = 0,001 мм)
  • Датчики положения подвижной траверсы
  • Комплект соединительных устройств
  • Комплект оснастки для проведения испытаний пружин на растяжение и сжатие
  • Комплект принадлежностей (виброопоры, розетка, фиксаторы)
  • Комплект технической документации (паспорт, руководство по эксплуатации, методика поверки, свидетельство о внесении типа в Госреестр СИ, описание типа, свидетельство о первичной поверке)
  • Деревянная многоразовая упаковка с гидроизоляцией

Управление и обработка результатов

Управление машиной осуществляется с помощью персонального компьютера или цифрового интеллектуального ручного пульта оператора, на котором продублированы основные функции управления испытательной машиной: запуск испытания, останов, позиционирование (движение вверх, движение вниз), пошаговое регулирование скорости (увеличение скорости, уменьшение скорости).

Обработка результатов испытаний осуществляется с помощью персонального компьютера и специального программного обеспечения, которое производит расчёт результатов испытаний и вывод диаграмм и протоколов испытаний в удобной для потребителя форме на дисплей и принтер. Форма протокола (единичный протокол, протокол серии, протокол с наложением диаграммы испытания и т. д.), а также его компоновка выбирается Заказчиком. В программном обеспечении имеется конструктор протоколов испытаний.

Наличие персонального компьютера в качестве органа управления и отображения информации, позволяет получить гибкий (способность наращивания функциональности и интерфейсных возможностей программного обеспечения), ремонтопригодный (простота и дешевизна в обслуживании, эксплуатации, замене) прибор.

Учет индивидуальных технических требований

При формировании комплекта поставки машины особое внимание уделяется требованиям Заказчика, используемым стандартам, на основе которых происходит выбор оснащения рабочих зон машины, расчёт номинального значения силоизмерительных датчиков, выбор рабочего хода машины, предпочтительность использования тензометров и необходимость разработки специального программного обеспечения.

Область применения

Машины для испытания пружин серии И11М применяются для статических испытаний винтовых цилиндрических пружин на сжатие и растяжение, а также для разбраковки пружин в производственных условиях. Имеется возможность снятия полной характеристики пружины за один ход.

Машины работают по принципу заданного деформирования. Измерение деформации пружин производится электронными измерителями деформации как углового, так и линейного типа с дискретностью 0,001 мм. Нагружающее устройство приводится в движение сервоприводом с широким диапазоном регулирования скорости перемещения подвижной траверсы.

Две рабочие зоны, оснащённые силоизмерительными датчиками разных номиналов, позволяют заменить сразу две испытательные машины: например, МИП-100 (100 кгс) и МИП-10 (10 кгс).


Машины для испытания пружин серии И11М имеют компьютерную систему управления и измерения, электронные системы измерения нагрузки, деформации пружины, высоты пружины в сжатом состоянии и при соприкосновении витков, определения и компенсации веса пружины, а также систему нагружения пружины по заданному пользователем алгоритму.

Технические характеристики

  • Машина для испытания пружин с компьютерной системой управления и измерения
  • Номинальная нагрузка определяется номиналом установленного силоизмерительного датчика из приведённого ряда значений: 100 кН; 50 кН; 25 кН; 10 кН; 5 кН; 2,5 кН; 1 кН; 0,5 кН; 0,25 кН; 0,1 кН; 0,05 кН; 0,01 кН
  • Рабочий ход: от 500 до 1500 мм (в зависимости от модификации)
  • Интерфейсы: RS-232, USB
  • Параметры питания: 220V AC; 50 Hz
  • Программное обеспечение – управление от персонального компьютера
  • Диапазон измерения нагрузки: 1/50 на каждом силоизмерительном датчике
  • Диапазон измерения перемещения подвижной траверсы (деформации): от 0 до 500 (1500) мм
  • Цена деления наименьшего разряда измерителя перемещения подвижной траверсы: 0,001 мм
  • Пределы допускаемой погрешности измерителя перемещений подвижной траверсы: не более 0,1 мм в диапазоне от 0 до 10 мм и не более 0,5 мм в диапазоне от 0 до 500 (1500) мм
  • Диапазон регулирования скорости перемещения подвижной траверсы: 0,1 – 200 (500) мм/мин

Функции программного обеспечения

  • Диалоговый режим управления от персонального компьютера и программируемого интеллектуального ручного пульта оператора
  • Измерение и расчёт результатов испытаний в соответствии с выбранным стандартом
  • Цифровое управление электроприводом, ступенчатое и плавное задание скорости, автоматическая настройка ряда скоростей машины
  • Определение текущего и максимального значения нагрузки, действующей на образец, и соответствующего ей значения перемещения измерителя перемещения подвижной траверсы (деформации)
  • Проведение испытаний до разрушения образца, заданного значения нагрузки или перемещения
  • Возможность проведения испытаний на растяжение, сжатие, циклическое, ступенчатое нагружение (не более 10 циклов в минуту) в пределах технических возможностей машины
  • Программирование испытаний образцов в диалоговом режиме
  • Цифровая настройка всех датчиков
  • Автоматический режим проведения испытаний
  • Автоматическая цифровая защита от перегрузки и аварийных ситуаций
  • Отображение на ПК диаграмм испытаний в режиме реального времени, печать протоколов испытаний, расчёт результатов испытаний
  • Многоконсольная система управления и отображения информации
  • Отображение на дисплее и принтере диаграмм и протоколов испытаний в заданной оператором форме
  • Две степени автоматической защиты машины от перегрузки
  • Детектор обрыва образца
  • Система абсолютного и относительного измерения перемещения подвижной траверсы
  • Прямой и косвенный методы измерения деформации образца
  • Функция возврата подвижной траверсы в заданную точку (по команде оператора или автоматически)
  • Система позиционирования подвижной траверсы в абсолютных и относительных координатах
  • Обнуление систем измерения нагрузки, перемещения, деформации
  • Снятие и компенсация характеристики жёсткости машины
  • Поддержание заданной скорости перемещения подвижной траверсы
  • Поддержание заданной нагрузки на образце
  • Журнал событий
  • Расчёт серии испытаний, статистика, совмещенный протокол испытаний, протокол серии испытаний, протокол по шаблону Заказчика
